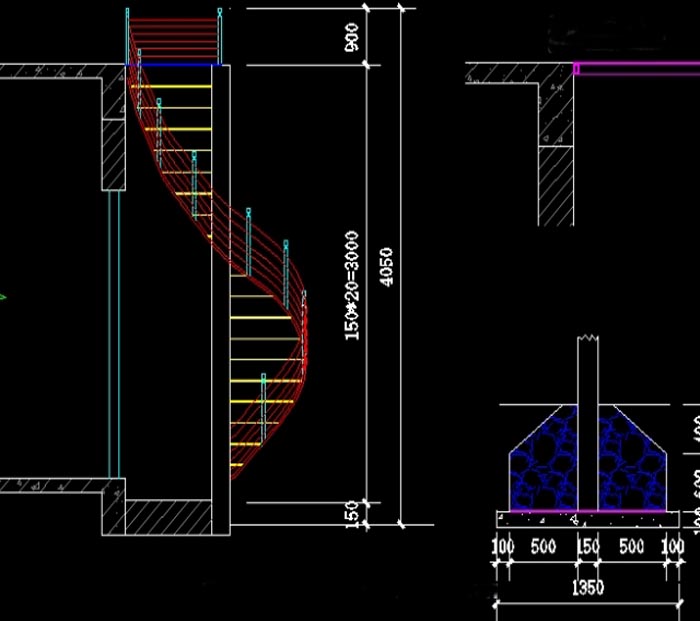

Bản vẽ kết cấu cầu thang xoắn giúp xác định đường kính thang, vị trí trụ, số bậc, chiều cao tầng, hướng đi, lan can và các điểm liên kết. Đây không chỉ là bản vẽ hình dáng; nó liên quan trực tiếp đến an toàn, cảm giác bước và khả năng thi công thực tế.
Khi tham khảo mẫu cầu thang xoắn trên mạng, cần hiểu rằng mỗi công trình có chiều cao tầng, diện tích ô thang, kết cấu sàn và nhu cầu sử dụng khác nhau. Không nên bê nguyên một bản vẽ mẫu vào nhà mình nếu chưa kiểm tra kích thước và tải trọng.

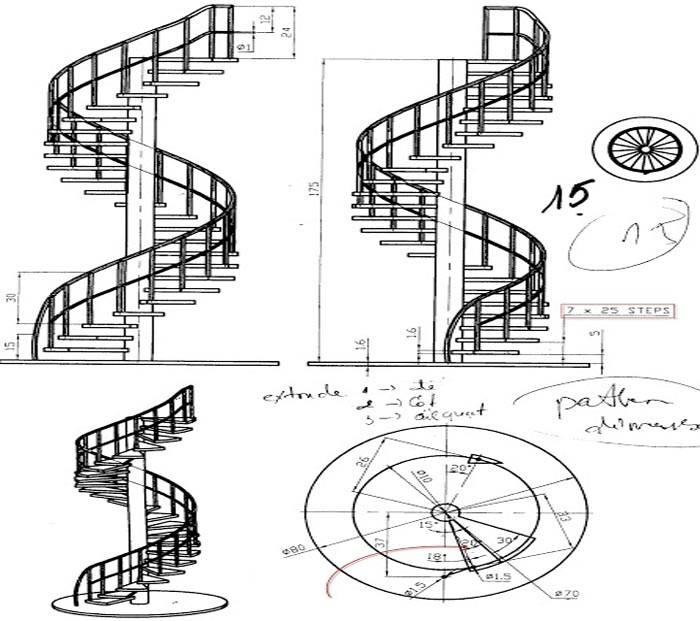

Các thông số quan trọng trên bản vẽ
- Đường kính tổng thể của cầu thang.
- Vị trí và kích thước trụ giữa.
- Số bậc, chiều cao bậc và chiều rộng mặt bậc.
- Hướng xoay và điểm bắt đầu/kết thúc thang.
- Chiều cao lan can, tay vịn và khoảng cách chi tiết bảo vệ.
- Điểm liên kết với sàn, tường hoặc kết cấu thép.
Vì sao không nên chỉ xem bản vẽ phối cảnh?
Phối cảnh chỉ cho biết hình thức. Để thi công, cần bản vẽ thể hiện kích thước thật, mặt bằng, mặt đứng, chi tiết liên kết và vật liệu. Một cầu thang xoắn nhìn đẹp nhưng bậc quá hẹp hoặc độ dốc quá lớn sẽ khó đi, đặc biệt với trẻ nhỏ và người lớn tuổi.
| Phần cần kiểm tra | Rủi ro nếu thiếu | Lưu ý |
|---|---|---|
| Kích thước ô thang | Thang quá dốc hoặc khó xoay người | Đo thực tế trước khi chốt bản vẽ |
| Chiều cao bậc | Đi lại mỏi, không an toàn | Phải chia theo chiều cao tầng |
| Lan can/tay vịn | Thiếu an toàn khi sử dụng | Kiểm tra chiều cao và khoảng hở |
| Liên kết | Rung, võng, kêu khi đi | Cần phù hợp nền sàn và kết cấu hiện trạng |
Lưu ý khi lắp đặt cầu thang xoắn
Trước khi gia công, cần khảo sát hiện trạng và thống nhất vật liệu: thép, gỗ, kính, inox hoặc kết hợp nhiều vật liệu. Nếu dùng lan can kính, phải tính thêm độ dày kính, phụ kiện kẹp, tay vịn và cách neo vào kết cấu.
Khi xử lý cầu thang, bạn có thể xem tiếp Bản vẽ CAD cầu thang xoắn ốc để đối chiếu thêm kích thước, số bậc hoặc cách bố trí cho phù hợp.
Với nhà cải tạo, cần kiểm tra khoảng mở sàn, vị trí dầm, chiều cao tầng và đường vận chuyển vật tư. Nếu bản vẽ không tính các yếu tố này, khi thi công rất dễ phát sinh chỉnh sửa.
Checklist trước khi duyệt bản vẽ
- Đối chiếu bản vẽ với kích thước đo thực tế tại công trình.
- Kiểm tra số bậc, chiều cao bậc và chiều rộng mặt bậc.
- Xác định vật liệu bậc, trụ, lan can và tay vịn.
- Yêu cầu chi tiết liên kết ở chân thang, đầu thang và lan can.
- Chỉ gia công sau khi đã chốt bản vẽ kỹ thuật, không chỉ phối cảnh.
Khi muốn hoàn thiện cầu thang bằng kính hoặc tay vịn phù hợp nhà ở, hãy gọi Havaco Việt Nam để được tư vấn và báo giá theo thực tế.
