Hướng dẫn cách làm cửa nhôm Việt Pháp hệ 4400, 4500, 2600

Đối với những kỹ thuật nhôm kính vừa chập chững bước vào nghề thì cần đòi hỏi trao dồi kiến thức kỹ càng vững chắc để tránh xảy ra những sai sót không mong muốn. Havaco sẽ hướng dẫn cách làm cửa nhôm Việt Pháp hệ 4400, 4500, 2600 cho những ai còn bỡ ngỡ trong quá trình sản xuất cửa nhôm.

Công thức làm cửa nhôm Việt Pháp

Mỗi một dòng nhôm hệ sẽ có những kích thước khuôn nhôm khác nhau chính vì vậy mà mỗi một loại nhôm sẽ có những công thức cộng trừ thanh nhôm khác nhau để đưa ra những khuôn cửa chính xác và đẹp nhất.
Trong cùng loại nhôm Việt Pháp lại được chia làm 3 hệ nhôm khác nhau cho 3 dòng cửa. Vì vậy để cắt được và sản xuất được cửa nhôm Việt Pháp cần thuộc lòng công thức cắt của các hệ nhôm sau

Cách trừ cửa nhôm hệ Việt Pháp

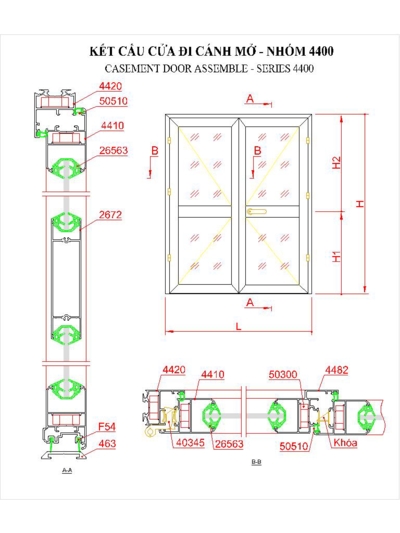

Cửa nhôm Việt Pháp hệ 4400

Cửa 1 cánh mở quay cho hệ cửa đi, cửa sổ
Chiều cao cần cắt = Chiều cao đo phủ bì – 40mm
Chiều rộng cần cắt = chiều rộng đo phủ bì – 40mm
Cửa 2 cánh mở quay cho hệ cửa đi, cửa sổ
Chiều cao cần cắt = chiều cao đo phủ bì – 40 mm
Chiều rộng cần cắt = (chiều rộng đo phủ bì – 52mm)/2
Cửa 3 cánh mở quay cho hệ cửa đi
Chiều cao cần cắt = chiều cao đo phủ bì – 40mm
Chiều rộng cần cắt = (chiều rộng đo phủ bì – 66mm)/3

Cửa 1 cánh mở hất, mở quay

CỬA SỔ MỞ QUAY - MỞ HẤT 1 CÁNH
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	4420	Khung bao Việt Pháp hệ 4400	Rộng	2	45⁰	L
1	4420	Khung bao Việt Pháp hệ 4400	Cao	2	45⁰	H
2	4410	Khung cánh Việt Pháp hệ 4400	Rộng	2	45⁰	L - 40
2	4410	Khung cánh Việt Pháp hệ 4400	Cao	2	45⁰	H - 40

Cửa đi mở quay 2 cánh có đố ngang

CỬA ĐI MỞ QUAY 2 CÁNH CÓ ĐỐ NGANG
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	4420	Khung bao Việt Pháp hệ 4400	Rộng	1	45⁰	L
1	4420	Khung bao Việt Pháp hệ 4400	Cao	2	45⁰/90⁰	H
2	4410	Khung cánh Việt Pháp hệ 4400	Rộng	4	45⁰	L/2 - 12
2	4410	Khung cánh Việt Pháp hệ 4400	Cao	3	45⁰	H - 30
3	4482	Thanh móc Việt Pháp 2 cánh	Cao	1	45⁰	H - 30
4	2672	Thanh ngang Việt Pháp giữa	Rộng	2	90⁰	L/2 - 86
5	4587	Thanh đế đáy Việt Pháp	Rộng	2	90⁰	L/2 - 12
6	463	Chân đế Việt Pháp	Rộng	1	90⁰	L - 51

>>> Tham khảo ngay báo giá cửa nhôm việt pháp hệ 4400 giúp bạn dự trù trước được kinh phí

Cửa nhôm Việt Pháp hệ 4500 bản lớn

Ghi chú : Khi đo chiều rộng (L) và chiều cao (H) cần phải đo phủ bì
Cửa đi mở quay 1 cánh nhôm Việt Pháp hệ 4500

CỬA ĐI MỞ QUAY 1 CÁNH
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	450	Khung bao Việt Pháp hệ 450	Rộng	1	45⁰	L
1	450	Khung bao Việt Pháp hệ 450	Cao	2	45⁰/90⁰	H
2	4451	Khung cánh Việt Pháp hệ 450	Rộng	2	45⁰	L - 85
2	4451	Khung cánh Việt Pháp hệ 450	Cao	2	45⁰	L - 52
3	5026	Nẹp kính Việt Pháp	Cao	2	90⁰	L - 175
4	5026	Nẹp kính Việt Pháp	Rộng	2	90⁰	L - 220
5	463	Chân đế Việt Pháp	Rộng	1	90⁰	L - 51

Cửa đi mở quay 2 cánh nhôm Việt Pháp hệ 4500

CỬA ĐI MỞ QUAY 2 CÁNH
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	450	Khung bao Việt Pháp hệ 450	Rộng	1	45⁰	L
1	450	Khung bao Việt Pháp hệ 450	Cao	2	45⁰/90⁰	H
2	4451	Khung cánh Việt Pháp hệ 450	Rộng	2	45⁰	L/2 - 47
2	4451	Khung cánh Việt Pháp hệ 450	Cao	2	45⁰	L - 52
3	4504	Thanh tạo hèm Việt Pháp	Cao	1	90⁰	L - 52
4	5026	Nẹp kính Việt Pháp	Cao	2	90⁰	L/2 - 175
5	5026	Nẹp kính Việt Pháp	Rộng	2	90⁰	L - 220
6	463	Chân đế Việt Pháp	Rộng	1	90⁰	L - 51

Cửa nhôm Việt Pháp hệ 4500 khi sản xuất khá tốn nhiều nguyên vật liệu về nhôm. Mặt khác các thanh nhôm hệ 450 đều có bản rộng lớn nặng cao. Vì vậy mà giá cửa nhôm Việt Pháp hệ 4500 luôn đắt hơn hệ 4400
>>> Hãy tham khảo thêm việc làm kỹ thuật nhôm kính tại hà nội giúp bạn có một công việc ổn định thu nhập cao

Cách làm cửa lùa nhôm Việt Pháp hệ 2600

Cách làm cửa nhôm lùa Việt Pháp hệ 2600 cho cửa đi và cửa sổ khi cắt cách thanh thì đều giống nhau
Cửa nhôm Việt Pháp mở lùa làm 2 cánh

CỬA LÙA 2 CÁNH
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	2617	Khung bao Việt Pháp hệ 2600	Rộng	2	45⁰	L
1	2617	Khung bao Việt Pháp hệ 2600	Cao	2	45⁰	H
2	2606	Ngang cánh Việt Pháp lùa	Rộng	4	90⁰	L/2 - 33
3	2688	Đố đứng trơn Việt Pháp	Cao	2	90⁰	H - 73
4	2689	Đố đứng móc Việt Pháp	Cao	2	90⁰	H - 73
5	3303	Ray Việt Pháp	Rộng	2	90⁰	L - 87

Cửa nhôm Việt Pháp mở lùa làm 2 cánh

CỬA LÙA 4 CÁNH
TT	Mã nhôm	Tên thanh nhôm	Vị trí	Số lượng	Góc cắt	Công thức cắt (mm)
1	2617	Khung bao Việt Pháp hệ 2600	Rộng	2	45⁰	L
1	2617	Khung bao Việt Pháp hệ 2600	Cao	2	45⁰	H
2	2606	Ngang cánh Việt Pháp lùa	Rộng	8	90⁰	L/4 - 17
3	2688	Đố đứng trơn Việt Pháp	Cao	4	90⁰	H - 73
4	2689	Đố đứng móc Việt Pháp	Cao	4	90⁰	H - 73
5	2612	Ốp đối đầu 4 cánh Việt Pháp	Cao	1	90⁰	H - 93
6	3303	Ray Việt Pháp	Rộng	2	90⁰	L - 87

Hướng dẫn làm cửa nhôm Việt Pháp qua từng bước

Bước 1: Kiểm tra bản vẽ được bản giao. Phải đọc và hiểu được nội dung toàn bộ trên bản vẽ.
Bước 2: Chuẩn bị đầy đủ những thanh nhôm cần sản xuất và phụ kiện đi kèm của cửa
Bước 3: Tiến hành cắt thanh nhôm theo bản vẽ các thanh nhôm sau khi cắt cần đánh số kí hiệu để quá trình lắp ghép được nhanh.

Bước 4: Cắt góc 45 độ cho những thanh nhôm khung bao và khung cánh.
Bước 5: Ghép các thanh nhôm lại với nhau bằng ke góc. Chú ý là chọn đúng những thanh nhôm đã được đánh dấu cùng loại lại với nhau tránh nhầm giữa cửa sổ và cửa đi.
Bước 6: Khoan khoét ổ khóa, vị trí bắt bản lề hay bánh xe….
Bước 7: Lắp kính vào khung cửa và chèn gioăng giữa kính và khung cửa
Bước 8: Bắn keo để kết nối kính vào khung cửa được chắc chắn kín khít

Trên đây là 8 bước để hoàn thiện 1 bộ cửa. Công đoạn lắp bản lề, bánh xe, khóa sẽ được tiến hành lắp tại công trình.
