Bản vẽ mặt cắt nhôm Xingfa hệ 55, hệ 65, hệ 93

Nhôm Xingfa đang trở thành nguyên liệu xây dựng đứng trong Top 4 thế giới về độ cứng chắc, an toàn. Vì vậy bất cứ sản phẩm được làm từ nhôm Xingfa cần có tính chính xác cao, để đạt được độ thẩm mỹ, chắc chắn chịu lực tốt đáp ứng cho người dùng. Vì vậy người kỹ thuật phải nắm rõ bản vẽ mặt cắt nhôm Xingfa để có thể thiết kế hợp lý nhất.

Bản vẽ cad mặt cắt nhôm Xingfa hệ 55, hệ 63, hệ 65, hệ 93

Nhôm Xingfa được chia làm nhiều hệ khác nhau. Đối với nhôm Xingfa tiêu chuẩn quốc tế hàng chính hãng tem đỏ thì nhôm gồm có 4 hệ: Nhôm Xingfa hệ 55, nhôm Xingfa hệ 65, nhôm Xingfa hệ 93, nhôm Xingfa hệ 63

Nhôm Xingfa hệ 55: Được dùng để sản xuất cửa mở quay, mở hất.

>>> Xem thêm mẫu: Cửa nhôm kính Xingfa cao cấp
Hướng dẫn sản xuất cửa đi 1 cánh mở quay nhôm Xingfa hệ 55

Hướng dẫn sản xuất cửa đi 1 cánh mở quay nhôm Xingfa hệ 55

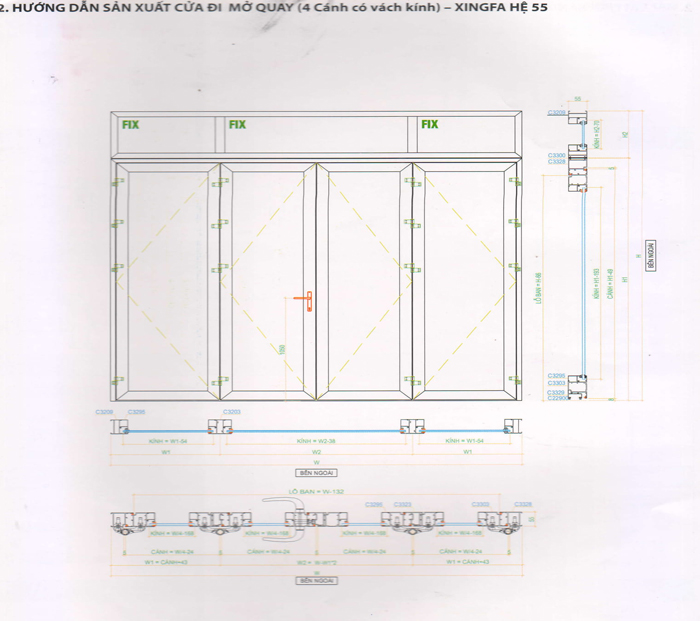

Cửa đi nhôm Xingfa 4 cánh mở quay
Mặt cắt cửa đi nhôm Xingfa 4 cánh mở quay

Cửa sổ nhôm Xingfa hệ 55
Mặt cắt cửa sổ nhôm Xingfa hệ 55

Mặt cắt cửa đi nhôm Xingfa mở quay hệ 55
Mặt cắt cửa đi nhôm Xingfa mở quay hệ 55

Nhôm Xingfa hệ 63: Dùng duy nhất cho cửa mở xếp trượt

Mặt cắt cửa nhôm Xingfa xếp trượt

Mặt cắt cửa nhôm Xingfa xếp trượt

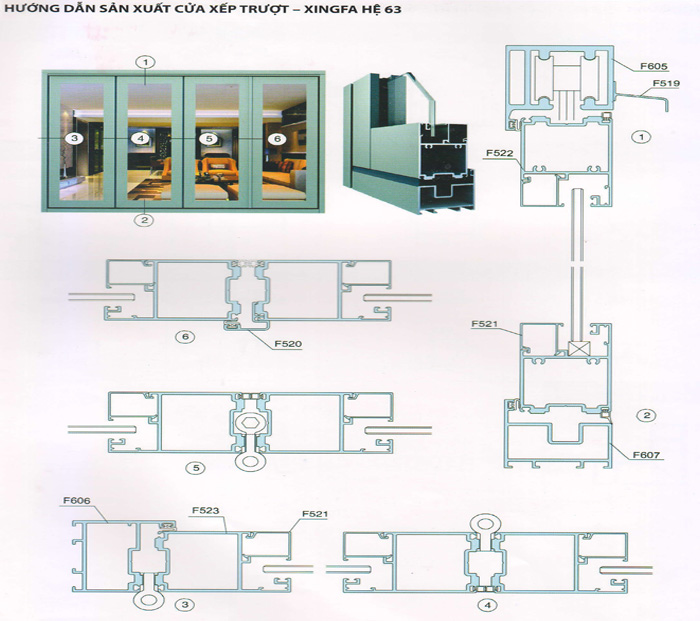

Sản xuất cửa nhôm Xingfa xếp trượt hệ 63
Sản xuất cửa nhôm Xingfa xếp trượt hệ 63

Nhôm Xingfa hệ 93: Cũng là hệ chỉ dùng cho cửa lùa trượt.Mặt cắt cửa nhôm Xingfa hệ 93

Mặt cắt cửa nhôm Xingfa hệ 93

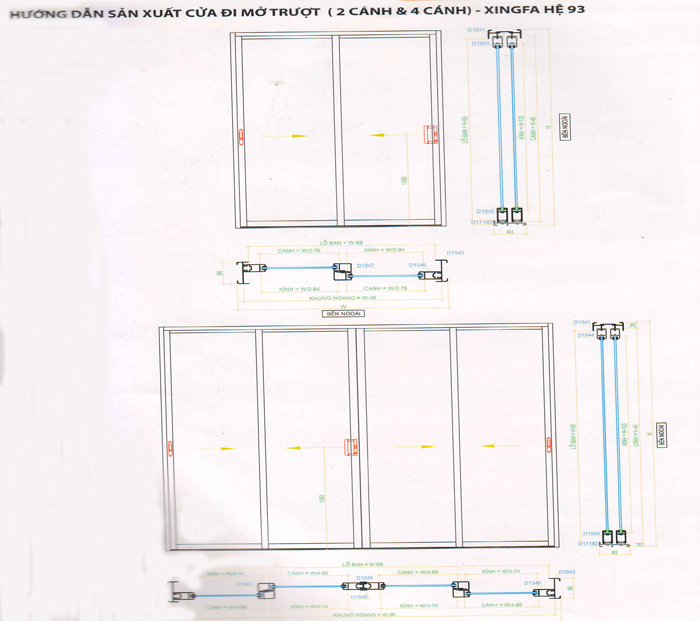

Sản xuất cửa đi nhôm Xingfa mở trượt
Sản xuất cửa đi nhôm Xingfa mở trượt

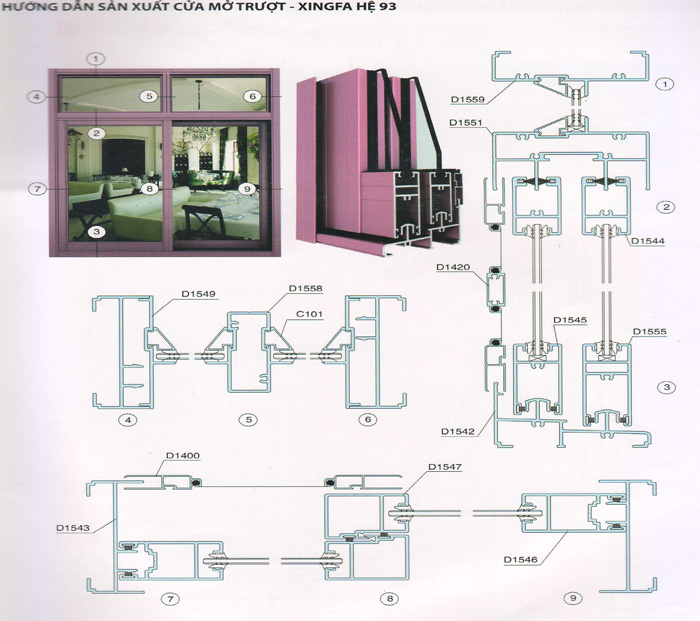

Sản xuất chi tiết cửa nhôm Xingfa mở trượt
Sản xuất chi tiết cửa nhôm Xingfa mở trượt

Nhôm Xingfa hệ 65 dùng cho các hệ vách đi kèm

Mặt cắt nhôm Xingfa hệ 65

Mặt cắt nhôm Xingfa hệ 65

Mặt cắt nhôm Xingfa hệ 55, mặt cắt nhôm Xingfa hệ 93, mặt cắt nhôm Xingfa hệ 63 đều là những hệ nhôm để sản xuất cửa. Riêng mặt cắt nhôm Xingfa hệ 65 chỉ thiết kế sản xuất lắp đặt hệ vách.

 Cửa nhôm hệ Xingfa

Ưu điểm khi có bản vẽ mặt cắt nhôm Xingfa

Thiết kế được nhiều mẫu mã cửa đa dạng.

Lắp ghép sản xuất cửa được thuận lợi.

Xác định được độ dày mỏng từng loại hệ nhôm.

Tính toán được khung cánh, khung bao chuẩn xác, vách lộ đố giấu đố thì sử dụng nhôm hệ gì?

Có thể tính được kích thước phong thủy cho cửa.

Biết được thanh nhôm nào cần ghép với nhau.

>>> Xem thêm các mẫu cửa nhôm Xingfa đẹp cho các hệ nhôm khác nhau

Cửa nhôm Xingfa vân gỗ

Cửa nhôm Xingfa vân gỗ

>>>> Tham khảo thêm về bảng báo giá cửa nhựa lõi thép upvc dòng sản phẩm cửa nhựa cao cấp với nhiều mẫu mã kiểu dáng phong phú

Thông số kỹ thuật khung nhôm Xingfa

Cửa đi nhôm Xingfa hệ 55 dày 2.0mm
Khung bao cửa đi hệ 55 có độ dày 2.0mm, trọng lượng chuẩn là 1.257kg/m
Khung cánh mở quay ngoài cửa đi hệ 55 độ dày 2.0mm,  trọng lượng chuẩn là 1.441kg/m
Khung cánh mở quay trong cửa đi hệ 55 độ dày 2.0mm, trọng lượng chuẩn là 1.442kg/m
Ngang cánh dưới cắt 90 độ cửa đi hệ 55 dày 2.0mm, trọng lượng chuẩn là 2.023kg/m
Nẹp cho ngang cánh dưới cửa đi hệ 55 dày 1.5mm, trọng lượng chuẩn là 0.482kg/m
Đố động cửa đi hệ 55 độ dày 1.4mm, trọng lượng chuẩn là 1.086kg/m
Đố chữ T cho khung bao hệ 55 dày 1.4mm, trọng lượng chuẩn 1.033kg/m
Thanh truyền khóa đa điểm hệ 55 độ dày 2.5mm, trọng lượng chuẩn 0.139kg/m
Nẹp nối khung hệ 55 độ dày 2.0mm, trọng lượng chuẩn là 0.347kg
Cửa trượt nhôm Xingfa hệ 93 dày 2.0mm
Đứng khung bao cửa trượt hệ 93 độ dày 2.0mm, trọng lượng chuẩn 1.134kg/m
Ngang khung bao dưới cao 25mm có độ dày 2.0mm, trọng lượng chuẩn 1.307kg/m
Ngang khung bao dưới cao 40mm độ dày 2.0mm, trọng lượng chuẩn 1.561kg/m
Ngang khung bao trên không cố định trên độ dày 2.0mm, trọng lượng chuẩn 1.459kg/m
Ngang khung bao trên cố định  trên độ dày 2.0mm, trọng lượng chuẩn  2.164kg/m
Đứng cánh móc dày 2.0mm, trọng lượng chuẩn 1.098kg/m
Ngang cánh dưới bền ngoài dày 2.0mm, trọng lượng chuẩn 1.243kg/m
Ngang cánh dưới bền trong độ dày 2.0mm, trọng lượng chuẩn 1.00kg/m
Ngang cánh trên độ dày 2.0mm, trọng lượng chuẩn 1.098kg/m
